Centrum zakázkového měření

Centrum zakázkového měření | Akreditovaná zkušební laboratoř č.1746

Zakázkovým měřením se naše společnost zabývá již od roku 2002.

Za tuto dobu jsme vybudovali tým zkušených odborníků a zaměřujeme se především na automobilový, letecký a lékárenský průmysl. Provádíme měření většiny výrobků, forem, nebo prototypů z plastu, hliníku, pryže, oceli, skla a mnoha jiných materiálů a průmyslových oblastí.

Provoz měřicího střediska přizpůsobujeme potřebám zákazníka.
Naše zkušební laboratoř je akreditována a odborně dozorována Českým institutem pro akreditaci o.p.s. a splňuje normu ČSN EN ISO/IEC 17025:2018. Je vybavena tou nejmodernější zkušební a měřicí technikou.



Nabídka služeb naší zkušební laboratoře:

• Měření tvarů, rozměrů a délky na 3D SMS
• 2D/3D optické měření na mikroskopu
• 1D měření na délkoměru a lineárním výškoměru
• Měření na konturoměru
• Měření drsnosti povrchu
• Měření tvrdosti HRA | HRB | HRC | Shore A | Shore D
• Měření ručními měřidly a sortování dílů
• Zkoušky vlivu prostředí teplota a vlhkost
• Mechanické a fyzikální vlastnosti materiálů - zkouška tahem, nebo tlakem
• Mechanické a fyzikální vlastnosti materiálů - měření momentu síly



INFO | POSTUP

• Pro rychlé a správné zahájení zakázkového měření je potřeba dodat co nejvíce možných informací o měřeném výrobku či dílu. Proto doporučujeme osobní setkání s naším technikem, který navrhne dle vaší výkresové dokumentace, reálného dílu, modelu měřeného dílu atd... nejvhodnější a nejefektivnější způsob měření.
• Po detailním vyjasnění Vašich potřeb Vám vyhotovíme cenovou nabídku včetně informace o nejbližším termínu provedení zkoušky.
• Výstupem z každé námi provedené zkoušky je zkušební protokol. Tento lze na přání zákazníka vyhotovit i v jiném jazyce.
• Dopravu Vašich dílů jsme schopni zajistit naším vozidlem.



Měření tvarů, rozměrů a délky na 3D SMS

Vlastníme dva portálové souřadnicové měřicí přístroje MITUTOYO, které umožňují velmi přesné měření elementů výrobků a srovnání naměřených hodnot s matematickým modelem.

Měřicí prostor stroje je 2000x900x600mm. Na zakázku provádíme 3D měření dílů zákazníka na souřadnicových strojích Mitutoyo Crysta-Apex S9206 podle dodané výkresové dokumentace.  Lze provést i porovnání dílu s 3D CAD modelem všech běžných datových formátů. Výstup měření je formou protokolu v grafickém, textovém, nebo kombinovaném formátu, dle přání zákazníka.

Měříme výrobky a díly strojírenského, automobilového, všeobecného průmyslu, plastové a gumárenské výrobky.





a) Souřadnicové měření

Kompletní změření dílu, měření geometrických parametrů (vzdálenost, průměr, úhel), porovnání geometrických parametrů (přímost, rovinnost, kruhovitost, souosost, soustřednost, rovnoběžnost, kolmost, úkos, symetrie, házivost,…), vyhodnocení tolerancí. Měření se provádí ve velmi přesném CNC režimu.

b) Skenování

Je nádstavbou dotykového souřadnicového měření, kdy jsme schopni měřící sodnou neskenovat celý povrch měřené součástky.

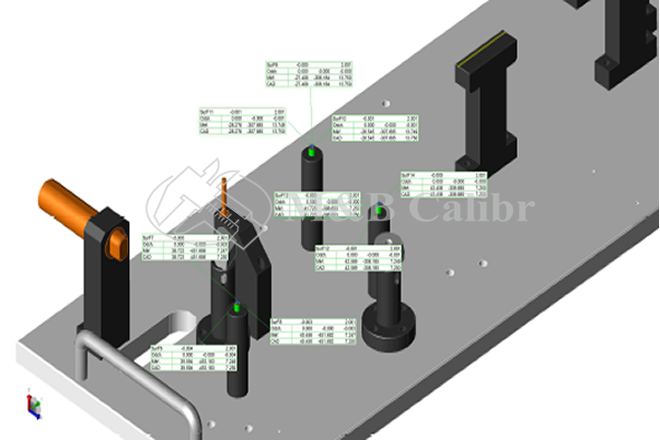

c) Měření porovnáním s modelem

Měření součástí obecných tvarů, které neobsahují geometrické tvary, jako jsou např. výlisky, odlitky. Měření součástí, obsahujících geometrické tvary, např. výlisky, obrobené součásti. Měření porovnáním s modelem je velmi přesné měření tvarů, které jsou jiným způsobem nezměřitelné. Při měření se vychází z 3D matematického modelu CAD. Změřený bod dílu je posouzen s ideálním bodem na modelu a přístroj vyhodnotí odchylku.

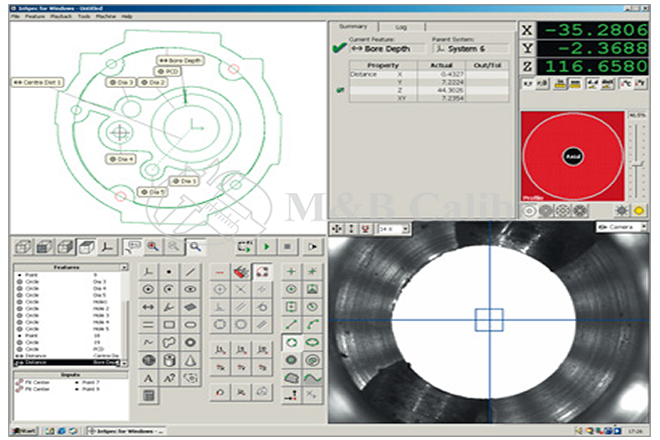

2D/3D optické měření na mikroskopu

Velmi přesné optické měření. Díky sofistikovanému softwaru jsme schopni dosahovat velmi krátkých časů při měření a tím ušetřit Vaše náklady na zakázkové měření.

• Velikost měřicího stolu je 330x330x165 mm (X*Y*Z)
• Možné optické zvětšení až 194x
• Možné digitální zvětšení až 583x



---

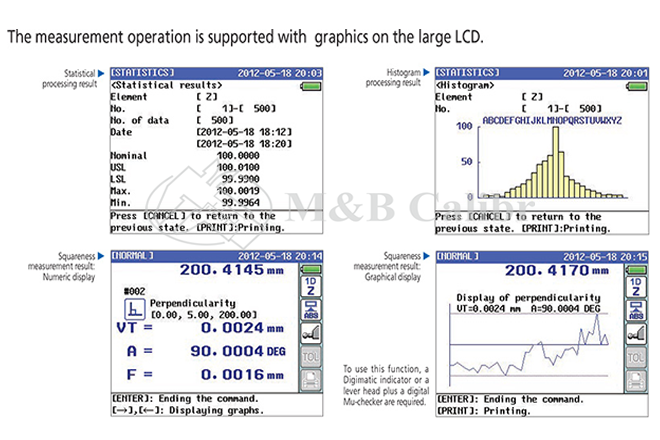

1D měření na lineárním výškoměru

Pro rychlé a vysoce přesné měření v laboratoři používáme lineární výškoměr LH-600 od výrobce Mitutoyo.

• Přesnost měření: (1,1+0,6L/600)μm
• Rozsah měření: 0-972 mm
• Rozsah posuvu: 600mm

1D měření na délkoměru

Měřicí systém v ose X: Inkrementální, vysoce přesný systém Heidenhain na měření délek. Inkrementální Heidenhain prosvětlovací měřicí systémy přes celou délku základové desky vlevo a vpravo od stolu pro objekt v základové desce

Měřicí systém v ose Z: Inkrementální, vysoce přesný systém na měření délek RENISHAW, délka 80 mm

Rozsah měření: vnější měření [mm] 0 až 520, vnitřní měření [mm] 0,5 až 365

• Kombinované měřicí zařízení pro měření s nejvyšší přesností v rozsahu do 100 mm a pro měření se standardní přesností v celém rozmezí posuvu měřicích prvků a opěrného ložiska. Tvoření naměřené hodnoty X z měřicích systémů měřicího prvku a základního podstavce
• Ruční ovládání měřicí pinoly
• Měřicí prvek a opěrné ložisko lze díky vzduchovému uložení velmi snadno polohovat ručně
• Nastavení výšky objektu pomocí tlačítek (také nastavení polohy v předzadaných krocích)
• On-line měření teploty pomocí 3 čidel
• Počítačem řízená stabilizace nulového bodu zařízení a korekce systematických chyb zařízení (CAA)
• Konstantní síla při měření v celém rozsahu nastavení měřicích pinol
• Počítačově řízená korekce vlivů teploty a síly při měření
• Velký objektový stůl s vysoce přesným vedením ve směru Z, zatížitelný až hmotností do 25 kg
• Software k měření a vyhodnocování pod systém MS Windows Mahr 828 WIN



Měření na konturoměru

• Přístroj určen pro rychlé a přesné měření rozsáhlých kontur
• Přesnost stroje (2,5+0,02L)μm
• Ideální řešení pro měřící úlohy, kde dotykovým měřením na 3D nebo opticky na 2D/3D nelze danou měřící úlohu provádět
  (například měření zkosení hran, profilu závitu a mnoho dalších měřících úloh)

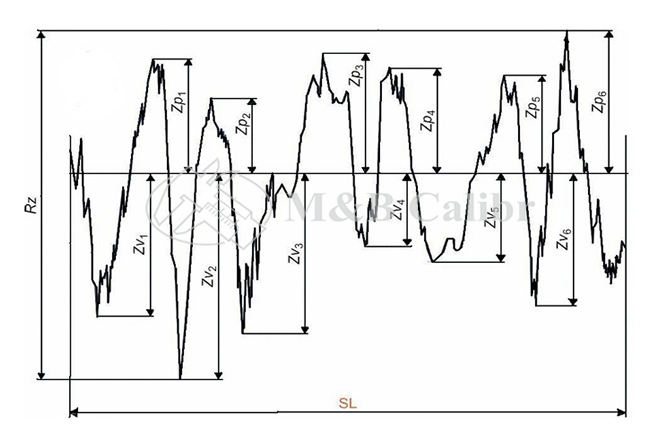

Měření drsnosti povrchu

Nově se drsnost povrchu stává nedílnou součástí každého výkresu dílu. Naše laboratoř je akreditovaná také v oboru drsnosti na zakázkové měření. Náš vysoce přesný laboratorní drsnoměr je schopen provádět vyhodnocení téměř všech dostupných parametrů drsnosti podle dostupných platných norem.



Měření tvrdosti povrchu

Na Vašich výrobcích a vzorcích nebo jiném železném povrchu jsme schopní provádět materiálovou zkoušku tvrdosti a to v rozsazích:

• HRA (70 až 85 HRA)
• HRB (60 až 100 HRB)
• HRC (20 AŽ 70 HRC)



9. Měření ručními měřidly a sortování dílů

Máte vyrobeny díly, které je potřeba proměřit komunálními měřidly? I tuto službu zákazníkovi poskytujeme a to jak v prostorách našich laboratoří, tak i přímo u zákazníka. Pro toto měření lze využít i naší mobilní laboratoř, která splňuje teplotní požadavky na provádění kalibrací a je možné s ní parkovat přímo v provozu u zákazníka.



Pro rychlé a správné zakázkové měření je potřeba dodat co nejvíce možných informací o měřeném dílu: výkresovou dokumentaci, model měřeného dílu …

Naše společnost je vázána mlčenlivosti o šíření informací o měřených dílech a jejich dokumentaci.
